Akustiklabore

Seit 2020 verfügt das Fachgebiet auf dem TU-Campus Lichtwiese über die neue Maschinenakustikhalle. Drei Akustiklabore bieten darin die Möglichkeit für akustische Untersuchungen an technischen Produkten aller Art nach dem aktuellen Stand der Technik. Konkret wurden ein reflexionsarmer Halbraum, ein Hallraum und ein reflexionsarmer Vollraum errichtet. Damit sind experimentelle Bestimmungen von Schalldrücken, Schallintensitäten, Schallleistungen, Schallabsorptions- und Transmissionsgraden sowie Richtcharakteristiken möglich. Daneben bietet uns eine eine große Versuchshalle vielfältige Möglichkeiten zur Forschung und Zusammenarbeit mit Partnern. An der TU Darmstadt und im gesamten südhessischen Raum bilden die Akustiklabore ein Alleinstellungsmerkmal.

Außenansicht der Maschinenakustikhalle

Akustiklabors des Fachgebiets SAM (v. l. n. r.): reflexionsarmer Vollraum, Hallraum, reflexionsarmer Halbraum, Messwarte

Versuchsfeld mit 242 m² Fläche

  • Frequenzbereich: ≤100 Hz bis ≥12.500 Hz
  • Abmessungen: 6,7 m x 6,2 m
  • Keilabsorber aus Mineralfaser mit Gewebeüberzug
  • Wanddurchführung nach außen
  • Gehnetz, max. 1,5 kN/m²
  • Gehrost, max. 2,5 kN/m²
  • Wand- und Deckenhaken

Anwendungsgebiete

  • zur Schallleistungs-, Schalldruck- und Schalltransmissionsmessung (Empfängerraum).





  • Frequenzbereich: 100 Hz bis 20.000 Hz
  • Abmessungen: 10 m x 11 m
  • Flachabsorber SONEX-WF
  • Wasserzu- und -ableitung
  • Signalleitung zur Messwarte
  • 2-Tonnen Kran
  • Wellendurchführungen zur Realisierung eines Getriebeprüfstands
  • Prüföffnung für Schall-transmissionsmessungen
  • Abgasabsaugung, CO-Wächter
  • Wand- und Deckenhaken mit je 500N Tragkraft

Anwendungsgebiete

  • zur Schallleistungs-, Schalldruck- und Schalltransmissionsmessung (Empfängerraum).

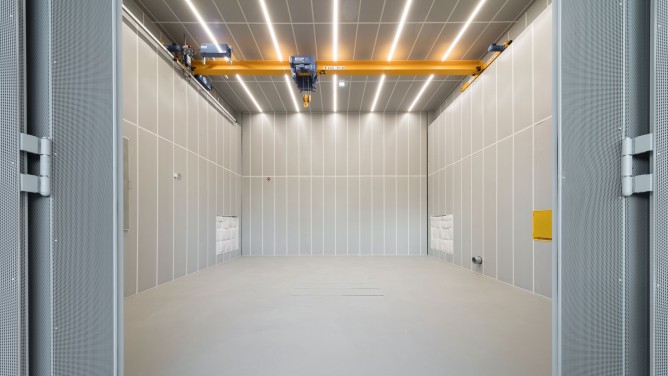

Innenansicht des reflexionsarmen Halbraumes

  • Volumen: 209 m³
  • Abmessungen: 6,7 m x 4,6 m
  • Einstellung eines diffusen Schallfeld über zwei aneinanderliegende, konvex gekrümmt Wände, zwei gerade, aber nicht parallel Wände und eine um 15° geneigte Decke
  • Plattenresonatoren zur Einstellung der Nachhallzeit

Anwendungsgebiete

  • Schallleistungs-, Schallabsorptions- und Schalltransmissionsmessung (Senderaum).

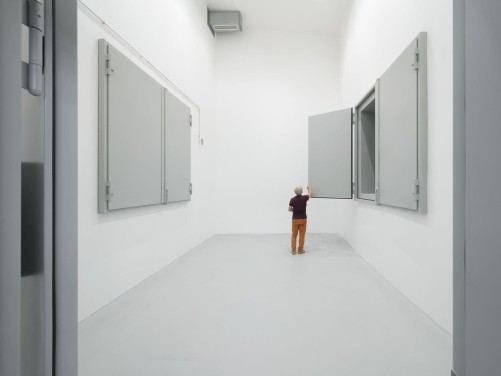

Innenansicht des Hallraumes

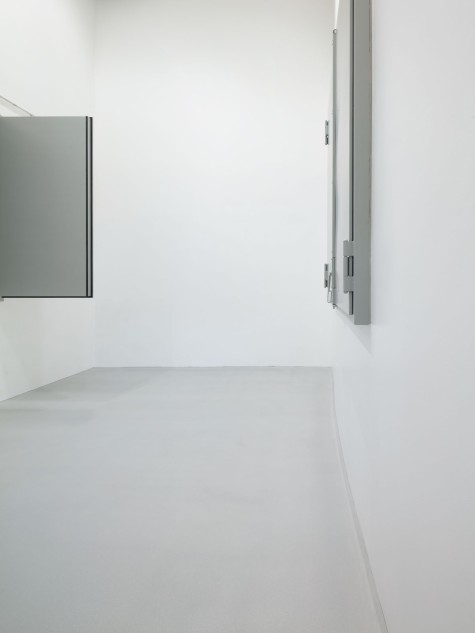

Innenansicht des Hallraumes

Innenansicht des Hallraumes

Transmissionsöffnungen zu reflexionsarmen Raum und reflexionsarmen Halbraum

Messtechnik
  • Beschleunigungsaufnehmer
  • Mikrofone
  • Schallintensitätssonden
  • Kraftsensoren (mono- und triaxial)
  • 3D-Scanning-Laser-Doppler-Vibrometer
  • akustische Kamera mit planarem und sphärischem Array (gfai tech)
  • 1D-Scanning-Laser-Doppler-Vibrometer
Zubehör
  • Schallpegelmessgeräte
  • Mikrofonhalter
  • akustische Kalibratoren
  • Microsoft HoloLens 2 (zur Unterstützung bei Schallleistungsmessungen)
 Messdatenerfassung / Analyse
  • Siemens SCADAS LMS (40 Kanäle)
  • Soundbooks von Sinus Messtechnik
  • Messkarten von National Instruments und Roga
  • dspace: MicroLabBox
  • Messerfassungssystem imc CRONOSflex, Lizenzen für die Software zur Datenerfassung und Prüfstandsüberwachung (imc STUDIO) sowie zur Messdatenanalyse (imc FAMOS)
 Anregungsquellen
  • elektrodynamische Shaker
  • Impulshämmer
  • Schallquellen

Software für Forschungszwecke
  • Ansys
  • Abaqus
  • LabVIEW
  • Artemis
  • Comsol Multiphysics

Bei Interesse an einer Zusammenarbeit, z.B. in Rahmen von Forschungsprojekten oder eines Industrieauftrags , melden Sie sich gerne bei uns.

Kontakt

  Name Arbeitsgebiet(e) Kontakt
Ali Movahed M.Sc.
Laboringenieur
06151-16-23653
L1|01 262
Dr.-Ing. Robert Feldmann
stellv. Fachgebietsleiter
+49 6151 16-23512
L1|01 262

Der Spezial-Innenausbau der Akustiklabore wurde durch Mittel des Europäischen Fonds für regionale Entwicklung (EFRE) der Europäischen Union finanziell gefördert. Die Förderung umfasste den nutzerspezifischen Innenausbau dieser drei Labore, d. h. den Spezial-Innenausbau mit schallabsorbierenden Wand- und Deckenverkleidungen, Spezialtüren, technischer Innenausstattung, sowie ein Kran im reflexionsarmen Halbraum.
